一、海灣GSTI-9402火災聲警報器概述
GSTI-9402火災聲警報器是一種安裝在現場的聲音警報設備，當現場發生火災并被確認后，在現場發出聲音的報警信號，以達到提醒人員注意的目的。
GSTI-9402警報器內嵌微處理器，通過微處理器實現與火災報警控制器通訊。警報器接收到火災報警控制器的啟動命令后，微處理器根據不同模式控制蜂鳴器發出預警或火警聲音。
二、海灣GSTI-9402火災聲警報器主要技術指標
| 總線電壓 | 總線24V | 監視電流 | ≤1mA |
| 工作電流 | ≤5mA | 聲壓級 | 75dB~115 |
| 預警信號 | 斷續(0.5s響1s不響) | 火警信號 | 連續(0.4s響0.3s不響) |
| 環境溫度 | -10℃~+50℃ | 相對濕度 | ≤95%，不結露 |
| 外形尺寸 | 120mm*38.8mm(不帶上蓋) | 外殼防護等級 | IP31 |
| 執行標準 | GA385-2002 | 殼體材料和顏色 | ABS/白色 |
| 線制 | 兩線制，與控制器采用無極性信號二總線連接 | ||
| 報警模式 | 模式Ⅰ、模式Ⅱ、模式Ⅲ、模式Ⅳ、可設置不同的地址數 | ||
三、海灣GSTI-9402火災聲警報器結構特征、安裝與布線

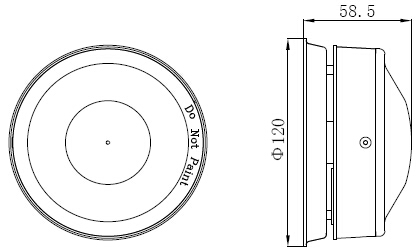

GSTI-9402 型警報器外形示意如圖所示：
安裝方法：

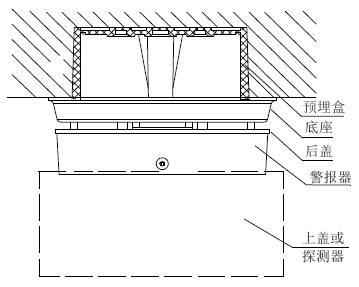

1、警報器安裝示意圖如圖所示。
2、安裝時，用螺釘把警報器固定在預埋盒中。
3、將上蓋凸棱對準警報器A處凸棱，順時針旋轉至B處凸棱即可安裝好上蓋；若警報器作為底座使用時，取下上蓋，將探測器安裝在警報器上，安裝方式與上蓋相同。
4、拆卸時，用一字螺絲刀從警報器后殼下方“A”處缺口插入，此處外殼上有一小三角形標志，向下用力撬動，即可將警報器前殼拆下。
警報器端子示意圖如圖所示：
其中：
Z1(1)，Z2(3)：控制器信號總線，無極性
布線要求：信號總線Z1、Z2采用阻燃RVS雙絞線，截面積≥1.0mm2。
<
<
<
<
