一，概述

GST-DY-200H智能電源箱是一種DC24V大容量電源輸出設備，在火災報警控制系統中，可作為聯動控制系統的電源使用，為聯動控制模塊及被控設備供電。電源箱以交流220V作為主電源，同時內置DC24V/10Ah密封鉛酸電池作為備用電源。該電源箱具有以下特點：

　　1.主、備電源無縫切換；

　　2. 的充放電管理；

　　3.主電長期過流保護，自恢復；

　　4.備電過放保護后零泄漏電流；

　　5.備電短路保護、反接保護；

　　6.輸出短路保護；

　　7.清晰的工狀態指示和輸出電壓、電流指示；

　　8.完善的故障告警功能，具有主電故障、備電故障和輸出故障聲光指示。

二，參數

（1）額定輸出容量：DC24V/6A

（2）使用環境：

　　溫度：0℃～＋40℃

　　相對濕度≤95％，不結露

（3）電源：主電為AC220V，內裝DC24V 10Ah密封鉛酸電池作備電

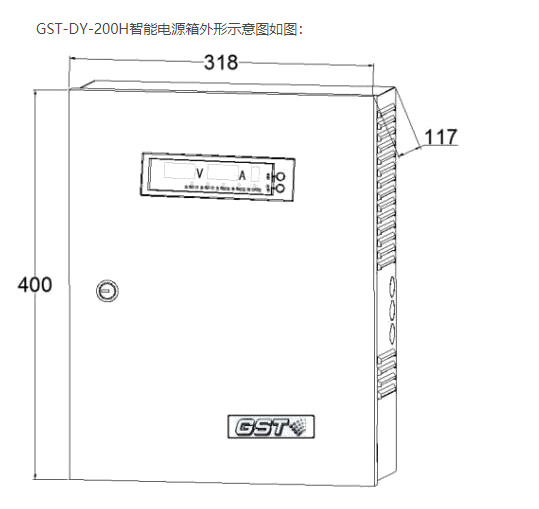

（4）外形尺寸：

　　318mm×117mm×400mm

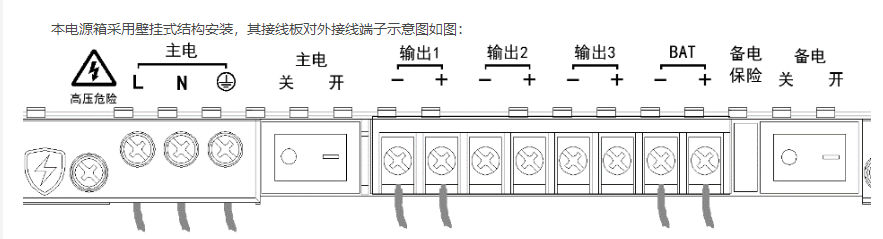

三，安裝與布線

其中：

　　L、N、標：交流220V電源端子(標為機殼保護地線端子)

　　輸出1、輸出2、輸出3：DC24V輸出端子，電源內部并聯。

　　布線要求：DC24V電源輸出線采用耐火B(yǎng)V線，截面積≥4.0mm2（堅井內干線）或截面積≥2.5mm2（平面支線）；其它線路可采用耐火RVS雙絞線，截面積≥1.0mm2。
